Tutoriel mise en dmx HF / dmxhf

Parled   7x15 RGBWA avec  iec IN et OUT


Les parled Hyulights (boutique ici) environ 22e piece

Donc pour mettre en hf ce parled précisément qui a l'avantage d’être hyper simple
Carte hf acheté la environ 7-8e (le prix d'un cable xlr - dmx )

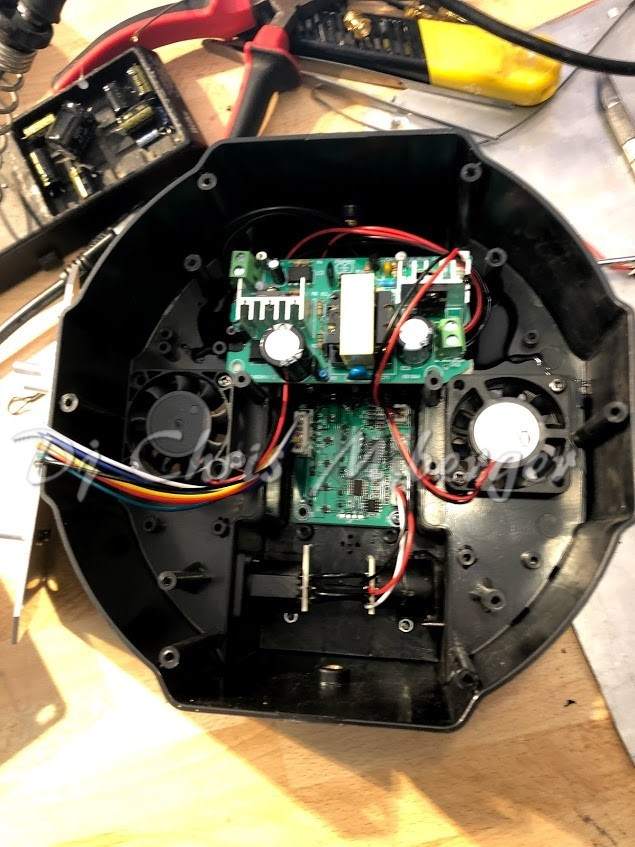

  • on démonte
modification de parled en dmxhf

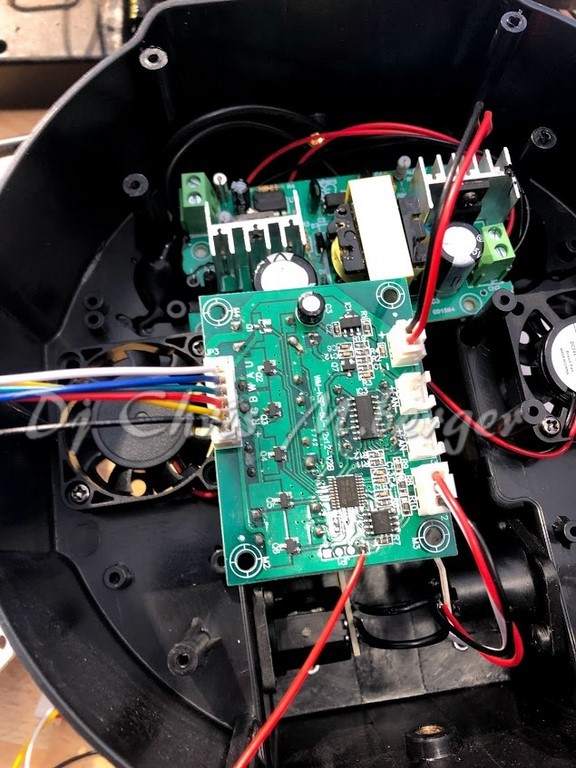

C'est hyper simple on trouve le 5v, et ici c'est écrit




soudure carte dmx hf

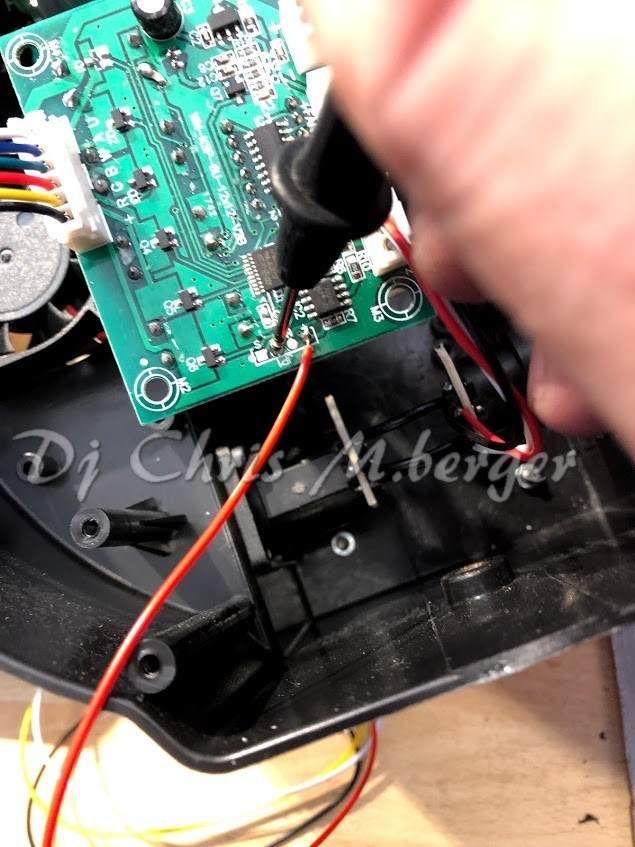

quand on mesure ,le - est sur la carte alimentation en noir et un peu partout



soudure carte dmx hf

on se mets en mode diode sur le testeur

multimetre

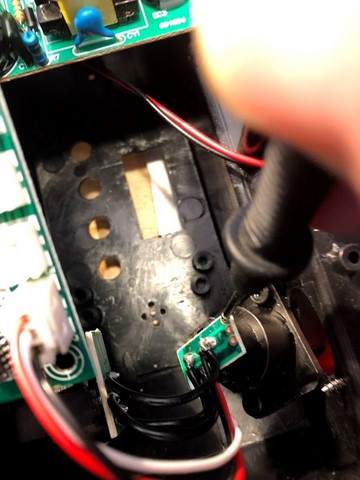

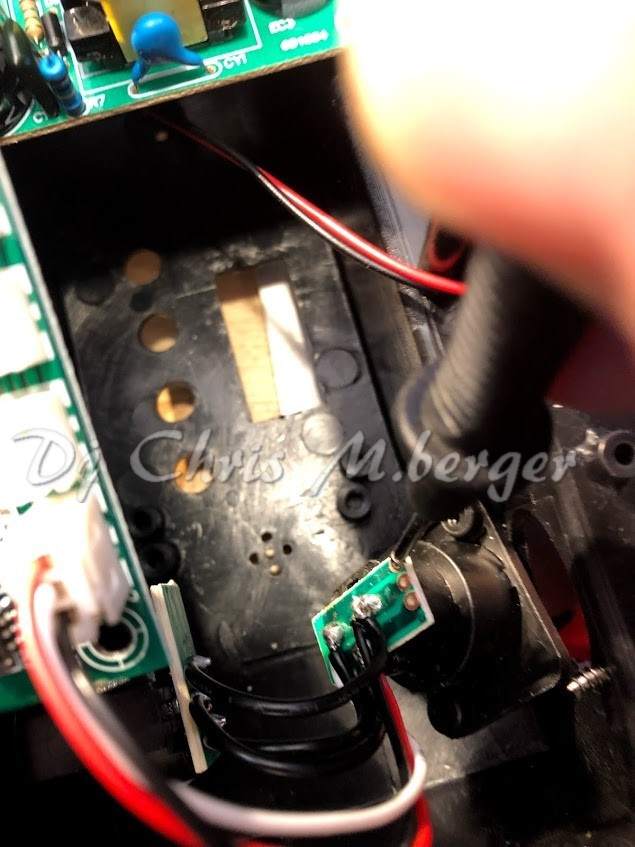

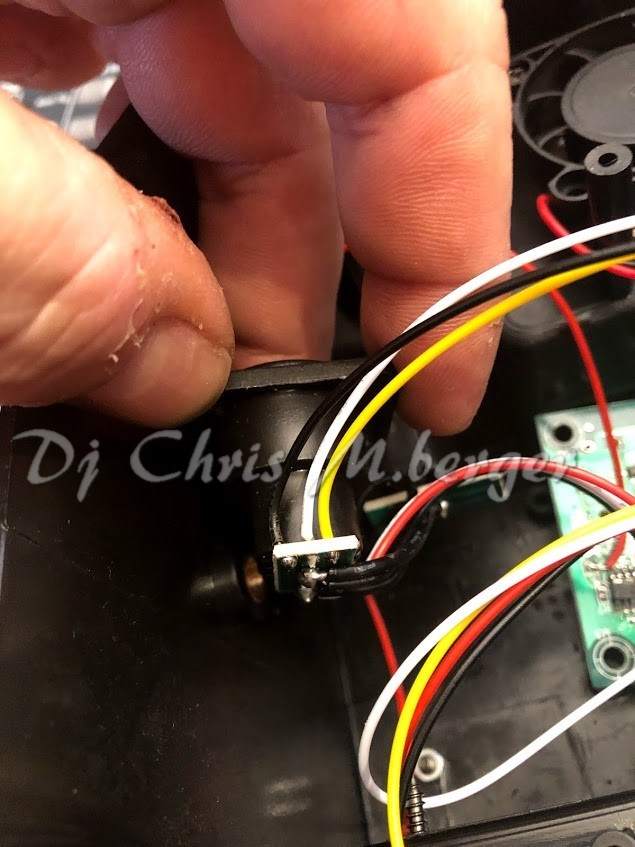

on cherche et soude le - sur la prise dmx

dmx hf

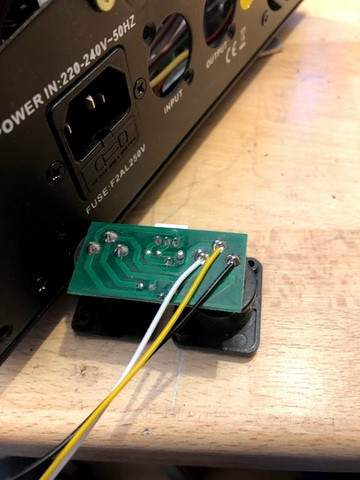

   c'est toujours pareil sur toutes les machines:

  •  on cherche le NOIR qui est commun a toute la machine (le plus simple est souvent le ventilo)
  • Blanc à l'opposé du noir
  • Jaune au milieu
                                                 que ce soit sur le in ou out

xlr branchement dmx hf stairville mh-x50

Puis on soude le reste

stairville dmxhf

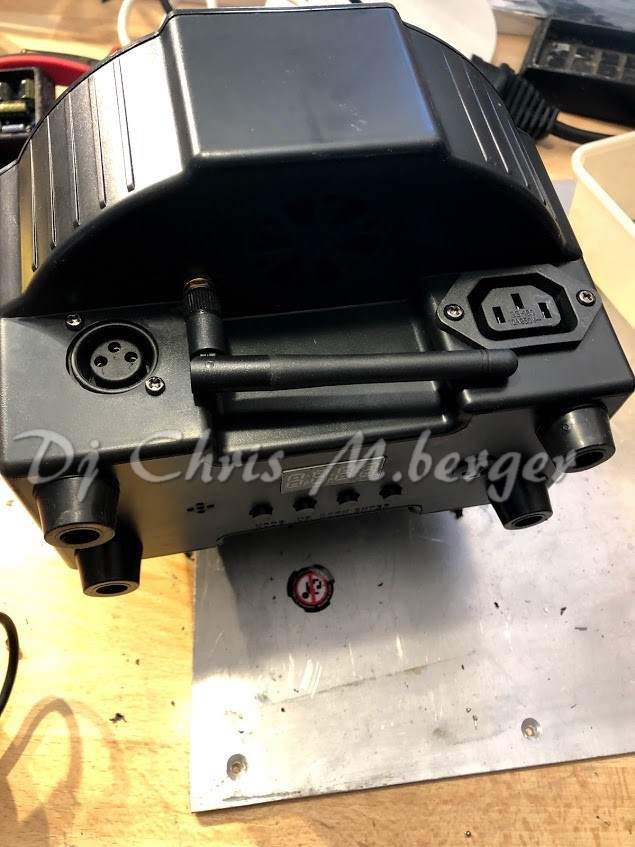

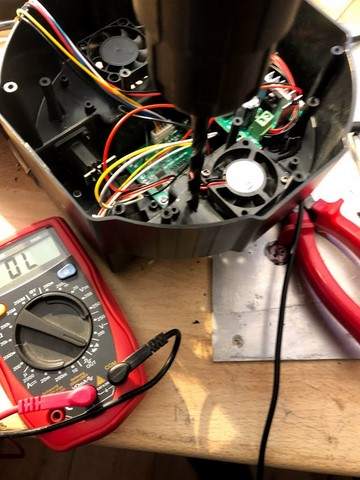

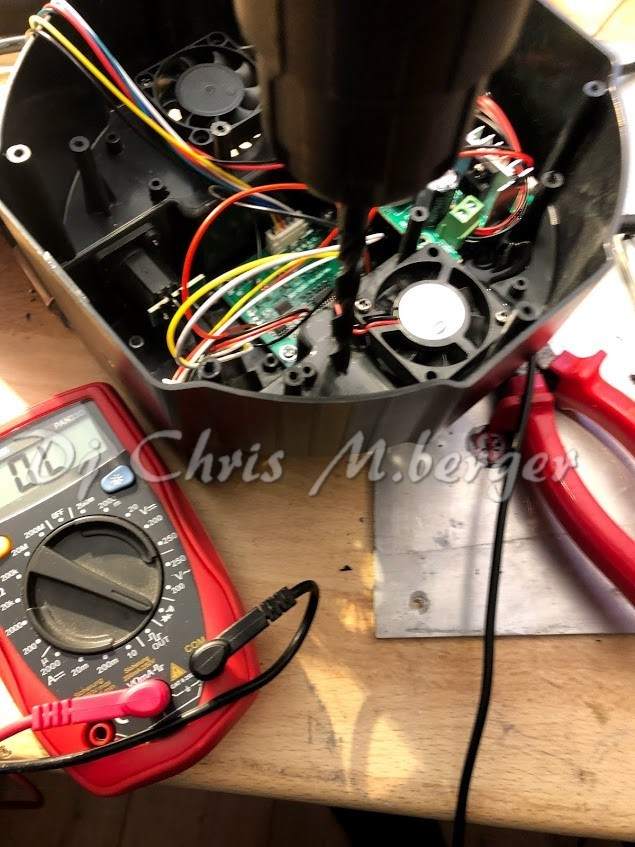

On perce pour l'antenne

mise en hf du dmx

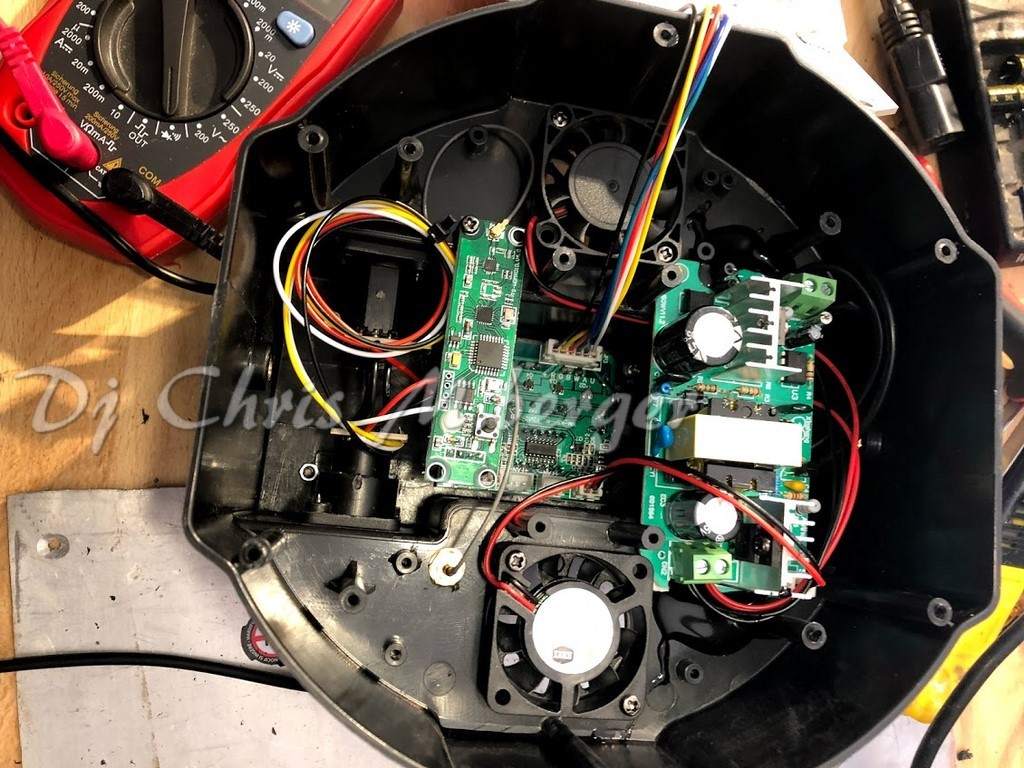

On refixe toutes les cartes dont la nouvelle dmx hf

par led flat dmx hf

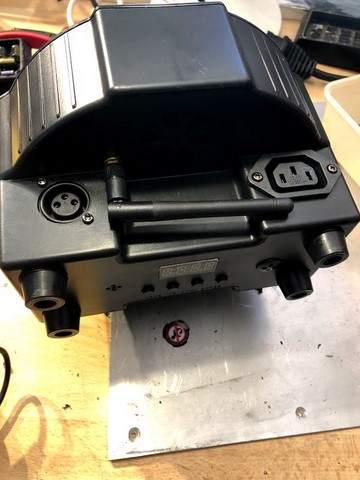

voila

parled flat dmxhf

Si vous avez besoin d'aide contactez moi sur facebook messenger : chris mberger
